除氧器乏汽回收就是利用成套的可控装置将除氧器的对空排汽进行回收

2023/8/21 9:35:41 字体: 浏览 56

经济性分析对照表

采用热力除氧器乏汽回收装置后会不会影响除氧效果 在除氧器运行工况相同,排汽门开度一样的情况下,具体分析如下:

设排气量为Q气,除氧器内部压力为P,大气压力为P0。在图2中,设除氧器内部压力为P,混合式加热器内部压力为Ph,除氧器排气量为Qh,补水中溶解氧量为Q氧,对于气水分离罐,自动排气门排气量为Q气′。

在系统中,Ph为补水的饱和压力。

由于PhP-P0

则Qh>Q气

△Q气=Qh-Q气,Q氧=Qh-Q气′

若令Q气=Q气′

则△Q气= Q氧

该式为热力除氧器乏汽回收装置是否影响除氧效果的判别条件。

当△Q气≥Q氧时,热力除氧器乏汽回收装置不会影响除氧效果;

当△Q气Q氧,亦不会影响除氧效果。

当排气门开度适当开大时,排汽量也会增加,由于排汽经喷射式混合加热器回收了,所以对经济性不会产生不良影响。

技术特点

(1)换热效率高,传热传质充分,回收效率达99%以上;

(2)设计新颖、结构简单,故障率低

(3)运行稳定、安全可靠、冷却水易于回收;

(4)不凝结气体排入大气,降低管道氧腐蚀,延长设备管道使用寿命;

(5)消除噪声,替代原除氧器排汽消音器,美化环境;

设备优点

(1)回收低压或无压乏汽热能及凝结水;同时排出乏汽及加热水中的各种气体;

(2)小容积、大流量中间分离罐的液位自动调节系统;

(3)结构紧凑,占地小,接入系统方便。

(4)采用吸射进汽(气)方法,不影响工艺正常排放。

(5)设计为"自涮"式结构,最大可能地避免水垢的形成。

(6)无泵供给高压水管道,不另外耗费厂用电。

(7)回收器在除氧台上,管道在高、低脱、除盐水管间,距离近,施工费用低。

回收本体

喷射式混合加热器由壳体、喷咀(单或多孔)、混合管等零部件组成,当被加热液体通过喷咀时,在其喉管处(或假想喉管处)形成一定的低压,从而将乏汽抽吸入,与被加热液体一起经混合管进一步混合,以达到加热的目的。被加热到要求温度的液体,则从加热器出口端流出。

喷射式混合加热器分射液式和射汽式两种,在蒸汽压力稳定,热负荷变化不大的情况下,可利用射汽式。它的优点是利用了蒸汽的可用能,减少了驱动泵(循环泵)的能耗,即耗电量。在一般情况下, 射液式的混合加热器可以满足用户的使用要求。

装置概述

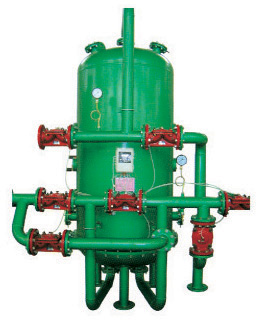

除氧器乏汽回收装置由抽吸乏汽加热装置、气-液分离罐及气体排放、热水压力恢复提升回输三个单元(模块)及随机液位控制和热能回收计量仪表组成的一体化装置,由3个接口接入乏汽回收系统。

比例叠加调节技术

其气-液分离罐的罐体小巧,储水量容积只有常规设计的几分之一,而液位波动控制精度很高。实现无人值守全自动稳定运行。使得除氧器乏汽回装置可以在狭小的空间安装,甚至安装在除氧头平台上,从而使得热能回收效率最高,热损失最小。

宽负荷稳定运行的动力头

除氧器乏汽回收,就是利用成套的可控装置将除氧器的对空排汽进行回收,保护环境,节能环保13851285787。
